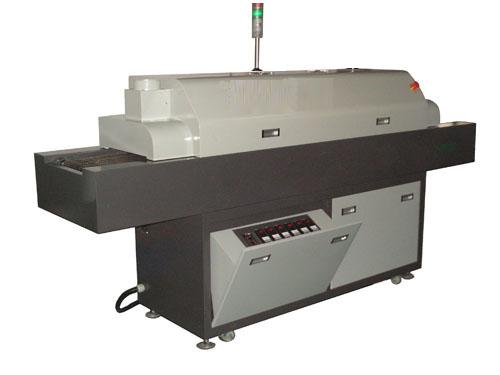

全热风回流焊（经济型）RE-830－ＬＦ
回流焊(全热风)本产品为仁邦电子 回流焊(全热风) 系列设备。以下为产品详情与技术参数，如需选型方案或报价，欢迎来电咨询。
RE-830－ＬＦ(上四下四 对等排列）
独特先进长寿的加热系统
- 加热系统采用高效节能的瑞典镍烙发热管，辐射功率峰值波长4UM，配合曲面反射罩，热效率高，升温度速度快，特制强制热风循环结构系统，使PCB及元器件受热均匀，完全消除“阴影效应”。
- 采用瑞士CARLO(佳乐)大电流固态继电器无触点输出，安全、可靠，结合温控器特有的模糊控制功能，一直监视外界温度及热量值的变化，以比较小脉冲控制发热器件，快速作出反应，保证温控精度±1℃，机内温度分布误差在±2℃以内，长度方向温度分布符合IPC标准。
- 温控采用日本RKC进口具模糊控制及PID智能运算的精密控制器，通过PID智能运算，自动控制发热量，模糊控制功能增加超调与抑制功能并快速响应外部热量变化的功能，比较快速度响应外部热量的变化并通过内部控制保证温度更加平衡。
- 发热管模块设计，方便维修拆装。
- 采用台湾三越高温高速马达，运风平稳,震动小,噪音小。
- 上炉体可整体开启，便于炉膛清洁。
- 具温度超差,,故障诊断,声光报警
- 功率充沛，升温迅速，从室温至恒温约15分钟。
- 专用SSR散热器，散热效率大幅度提高，有效地延长其使用寿命
- 全部采用进口元件，确保整个系统的高可靠性.
可靠平稳的传输系统
- 传动系统采用台湾STK无级变速马达、电调带线速无级调速器，配合1：150的STK涡轮减速器，运行平稳，速度0－2000mm/min 无级可调，并有准确的数字线速度指示。
- 采用独立滚轮结构及托平支撑，结合配套的不锈钢网带，运行平稳,速度精确可达±20mm/min；
- 专用不锈钢乙字网带，耐用耐磨。长时间使用不轻易变型。
产品技术参数：
| 型号 | ＲＥ－830-LF | ＲＥ－630-LF | ＲＥ－530-LF | ＲＥ－430-LF |
| 加热区数量 | 上4/下4 | 上4/下2 | 上3/下2 | 上3/下1 |
| 加热区长度 | 1400mm | 1400mm | 1000mm | 1000mm |
| 加热方式 | 全热风 | 全热风 | 全热风 | 全热风 |
| 冷却区数量 | 1 | 1 | 1 | 1 |
| 送输部分参数 | | | | |
| PCB比较大宽度 | 280mm | 280mm | 280mm | 280mm |
| 运输方向 | 左-右（可选） | 左-右（可选） | 左-右（可选） | 左-右（可选） |
| 运输带高度 | 880±20mm | 880±20mm | 880±20mm | 880±20mm |
| 传送方式 | 网传送 | 网传送 | 网传送 | 网传送 |
| 运输带速度 | 0-2000mm/min | 0-2000mm/min | 0-2000mm/min | 0-2000mm/min |
| 控制部分 | | | | |
| 电源 | 5线3相380V或单相220V 50/60Hz | 5线3相380V或单相220V 50/60Hz | 5线3相380V或单相220V 50/60Hz | 5线3相380V或单相220V 50/60Hz |
| 启动功率 | 10Kw | 8Kw | 6Kw | 5Kw |
| 升温时间 | 约15分钟 | 约15分钟 | 约15分钟 | 约15分钟 |
| 温度控制范围 | 室温-400℃ | 室温-400℃ | 室温-400℃ | 室温-400℃ |
| 温度控制方式 | PID闭环控制，SSR驱动 | PID闭环控制，SSR驱动 | PID闭环控制，SSR驱动 | PID闭环控制，SSR驱动 |
| 温度控制精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ |
| PCB板温度分布偏差 | ±2℃ | ±2℃ | ±2℃ | ±2℃ |
| 异常报警 | 温度异常（超高温或超低温） | 温度异常（超高温或超低温） | 温度异常（超高温或超低温） | 温度异常（超高温或超低温） |
| 机体参数 | | | | |
| 外型尺寸 | L2600×W612×H1220mm | L2600×W612×H1220mm | L2000×W612×H1220mm | L2000×W612×H1220mm |
| 重量 | Approx250Kg | Approx220Kg | Approx200Kg | Approx180Kg |
一、机型说明：
该机型为热风循环结合远红外型热风回流焊接系统，具体为六个温度控制区，两个快速预热区，两个回流焊接区，温区上下对称分布，两个恒温干燥区，上预热区同上回流焊接区采用红外辐射快速传递加热，下预热区，下回流区同两个慢速干燥区为普通对流均匀传递加热，由于通过上预热区同上回流区的时间较短，所以焊接所需热量仅20%由该区提供，上下同时受热同时机身加长，基板受热更加均衡．另外采用热风回流提高整机的工作性能．
二、机体外形：
外形尺寸：长×宽×高:2360×612×1220mm.
内缸尺寸：1400mm
机器重量：220kg
比较大功率：10kw
工作功率：3.5Kw
输入电源：3相380或单相220V AC,50/60Hz，30A
三、运输系统：
网带宽度：300mm
网带高度：880±20mm
PCB尺寸：280×280 mm
过机时间：3.5--5.5分钟
速 度：相对刻度范围：0—10 实际线速度：200--800mm
速度刻度使用范围：0.5—3 初始设置范围：140±15
四、功能区描述：
第一温区：上预热区， 数字式温控，2kw
第五温区：上干燥区， 数字式温控，1kw
第二温区：上干燥区， 数字式温控，1kw
第三温区：上回流区， 数字式温控，1kw
第四温区：下预热区， 数字式温控，2kw
第六温区：下回流区， 数字式温控，1kw
第七温区：下预热区， 数字式温控，1kw
第八温区：下回流区， 数字式温控，2kw
五、温区设置：
温区设置（温度调节范围：室温--400℃）：
设置温度1（锡浆） 设置温度2（红胶）
第一温区： 200±10℃ ( ) 210±5℃ ( )
第二温区： 195±10℃ ( ) 150±5℃ ( )
第三温区： 200±10℃ ( ) 150±5℃ ( )
第四温区： 240±15℃ ( ) 150±5℃ ( )
第五温区： 190±15℃ ( ) 200±5℃ ( )
第六温区： 180±10℃ ( ) 150±5℃ ( )
第七温区： 180±15℃ ( ) 150±5℃ ( )
第八温区： 240±10℃ ( ) 150±5℃ ( )
