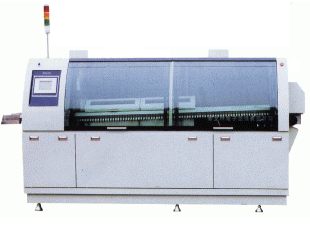

波峰焊 RE-350RDI(触摸屏)

产品名称： 触摸屏无铅双波峰焊接机 产品规格 : 350 产品型号 :RE-350RDI 本机的配置、预热道长度和热效率、锡槽结构形式都能满足连续24小时大批量生产；能满足SMT及直插元件无氮气保护无铅焊接。全封闭设计，外形精美，机器底部有万向轮和定位脚，便于运输、移动和安装调试。 2.弧形钢化玻璃门，大幅面观察窗，焊锡过程一目了然。 3.助焊剂涂敷采用德国HOERBIGER（贺尔碧格）无杆缸及日本进口Meiji喷嘴；全自动检测PCB的宽度和长度；往复式低压喷雾系统，喷涂助焊剂均匀、省料。可调节4个参数：喷嘴移动速度、喷嘴喷雾角度、助焊剂喷雾量、助焊剂与空气混合比。喷嘴清洗：用已配置的清洗液储存桶内的清洗液通过转换阀，可随时或定期对喷嘴清洗，从而减少拆卸清洗的工作量，同时延长了喷嘴的使用寿命。 4.均衡式黑晶体带有不锈钢镜面热反射罩，2米分三段独立控温，提供广泛充足的预热调温空间，，预热均匀，充分，可消除PCB上大元器件焊接不良现象，并适应新型低固体残留免清洗助焊剂。 5.波峰发生器采用世界顶级技术，近距离双波峰，首波形成Ω珍珠波峰，次波为λ宽平波；柔性波峰喷口，波峰高度、波峰宽度（线路板浸润熔锡宽度）及波峰形状（出锡角度）可调。 波峰口防大线路板高温变形托条（选配项）。 6.波峰高度采用变频器各自独立可调,不受电网干扰且平稳；启动或关机平稳过度;参数显示并记忆。 温控仪表，数字预置，数字显示实时锡温。锡槽加热器化锡时满功率运行，恒温时单组工作；分组、分温度段PID控制调节锡槽温度，常温-300℃，精度±1%。 8.波峰发生器系统波峰发生器系统在运行中具有自动运行模式和经济运行模式； 9.合理的喷锡流速、高度及锡槽熔锡液面过低保护装置-当液面低于设定高度时自动进入保护状态，使产生的锡渣极为有限。10.单人操作大容量锡槽，丝杆推动移出机外，维护轻松快捷。通过快速拆卸装置，可以使锡槽移离母机，便于更换锡槽，以满足不同锡品的品质要求。锡槽通过丝杆调高机构，可以升高或降低。 11.采用外置式锡槽加热器便于更换，同时锡槽也更容易清理维护。 12.采用耐热、耐金属金相腐蚀、经特殊处理的合金，经精心制造的高强度锡槽，更耐用、更长寿。 13.任意调节焊锡角度，满足不同PCB板焊锡的多种工艺要求。附传输轨道倾角指示器。 14.传输链爪轨道，有效消除热变形，确保设备轻松运行。指爪式传输链爪，纯钛冲压制造，强度高，耐磨性好，不沾锡不变形。指爪在喷雾工位处得到全面保护而不污染；指爪回转过锡槽时不重复过锡、有效消除焊接宽度死角;全套洗爪装置，不断清洗运行中的指爪。 15. 16.台湾电机，无级调速传输链爪，数字显示传输速度，有效控制焊锡工艺参数。 17.线路板出口处，经过上下双面风帘同时对线路板焊接面及元件面冷却；上下风帘流量独立可调。 触摸屏控制整机运行。 主要技术参数 不含通风系统 型号 RE-350RDI RE-350RDNI 波峰 双波峰、有铅焊接 双波峰、加长型、无铅焊接 控制方式 触摸屏控制 焊板宽度 Max.350mm 生产效率 Approx.2880pcs/8h 助焊剂槽容量 5 l 助焊剂喷雾量 扫描喷雾，0．4-0．8l/h可调 气源 外部接入式；0.3-0.5Mpa 清洗液槽容量 2升 红外预热 长度1.5米；二段独立控制，常温-180℃ 长度2米；三段独立控制，常温-200℃ 热补偿 无 有 锡槽容量 430kg，锡面过低报警 450kg锡面过低报警 波峰高度 Ω珍珠首波≥15mm;λ宽平次波≥11mm 变频调节，数字显示 传输速度 0.6-1.9m/min可调,数字显示 传输角度 Adjustable 3°-7° 冷却方式 标准配置：上下风帘、流量独立可调；强制冷却1.5HP(选配项) 电源功率 三相四线AC 380V 26.5kw 27kw 外形尺寸 L3100×W 1400×H 1600mm L4280×W 1400×H 1600mm
